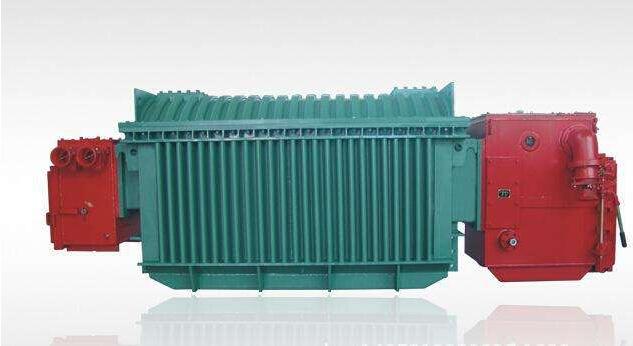

KSG-4KVA礦用防爆變壓器用于礦井中有爆炸危險的場所。這種變壓器制成干式，它的進出線是電纜通過出線套引出的。原邊的電壓有380伏、660伏多種;副邊電壓一般為133伏等、容量在100千伏安以上的隔爆型變壓器常與隔爆型開關箱組合成隔爆型成套移動變電所。其輸出電壓有400伏，690伏和1200伏,以滿足礦井用電設備的需要。為了適應坑道運輸，要求變壓器結構高度要低。這樣，鐵柱直徑可以偏大些,一般使用冷軋硅鋼片。100千伏安及以上者通常為H級絕緣。

　　■結構特點

　　◆箱殼的全部接合面均按隔爆要求制作，能承受0.8兆帕的內部壓力。

　　◆箱蓋由鋼板制成，箱殼上有兩個電纜出線套、出現套風面放置橡膠墊圈，電纜穿過橡膠墊圈，旋緊出現套后，可借橡膠墊圈壓緊電纜以確保密封，所選的電纜外徑必須與橡膠墊圈配合緊密，務必使電纜能被壓緊完全密封，以保證隔離性能。

　　◆在箱殼內面有接地用的螺栓，箱殼托架上也焊有接地螺栓，均應妥為接地。

　　◆箱殼外面焊有拖架，供在水平位置使用拖動，在運輸或儲藏時可直立存放，以節約地位。

　　◆采用晶粒取向低耗冷軋硅鋼片的心式鐵心及采用B級絕緣多層圓簡式線圈結構，空氣自冷式礦井內裝置。

　　■使用場合

　　電鉆、照明、信號等設備供電。

　　■安裝方法

　　1、將變壓器輸入端接到相應的電源電壓上例：(380V)，將變壓器輸出端例：(660V)接到所需使用設備的電源輸入端上。

　　2、合上電源即可正常使用。

　　KSG-4KVA礦用防爆變壓器的材料說明：

　?、勹F芯

　　采用全新優質高硅硅鋼片，主要材質為0.35厚H18、H14、H12、Z11的優質硅鋼片，我們根據客房的要求和使用條件，選用合適之材料，使變壓器性能設計達到佳。(常規材料為全新優質硅鋼片)。

　?、诰€材

　　采用PEW、UEW、EIW、SEIW、FEAI漆包線以及玻璃絲包線，耐溫等級為F級(155℃)、H級(180℃)、HC級(200℃)、C級(220℃)。(常規耐溫等級為H級180℃)。

　　③絕緣材料

　　采用耐高溫絕緣紙為絕緣材料，具備高溫絕緣、阻燃和耐潮濕多重性能。

　　④接線端子排

　　小功率采用端子排，外型美觀，有優良的耐壓，耐溫，阻燃性能。大功率采用優質銅排。

　?、蓁F腳

　　主要采用數控折彎冷扎板，有鍍五彩(金黃)，藍鋅(銀白)、白鋅(象牙白)、表面陽極處理(黑色)等環保電鍍可供選擇。

　　■ 注意事項

　　◆購買前，先估算好您所用的電器總?cè)萘?，并選用足夠容量的變壓器，確保瞬間啟動時不燒壞變壓器。

　　◆本變壓器嚴格按有關標準設計生產。當您使用多繞組(多控制電壓)的變壓器前，容量應按電壓比相應增加變壓器容量，以免燒壞變壓器。

　　◆安裝前，應仔細校核銘牌所列各項數據是否符合您的要求，確認無誤后，方可安裝使用。

　　◆通電工作后，變壓器鐵芯和線圈將發熱(但溫升不超過80℃)屬正?，F(xiàn)象，若溫升超過80℃，甚至冒煙，則應切斷電源開關，重新檢查您所用的電器容量。

　　◆在運輸中，應盡可能避免碰撞，切勿受潮，使用時請注意維護，以保護變壓器使用壽命。
